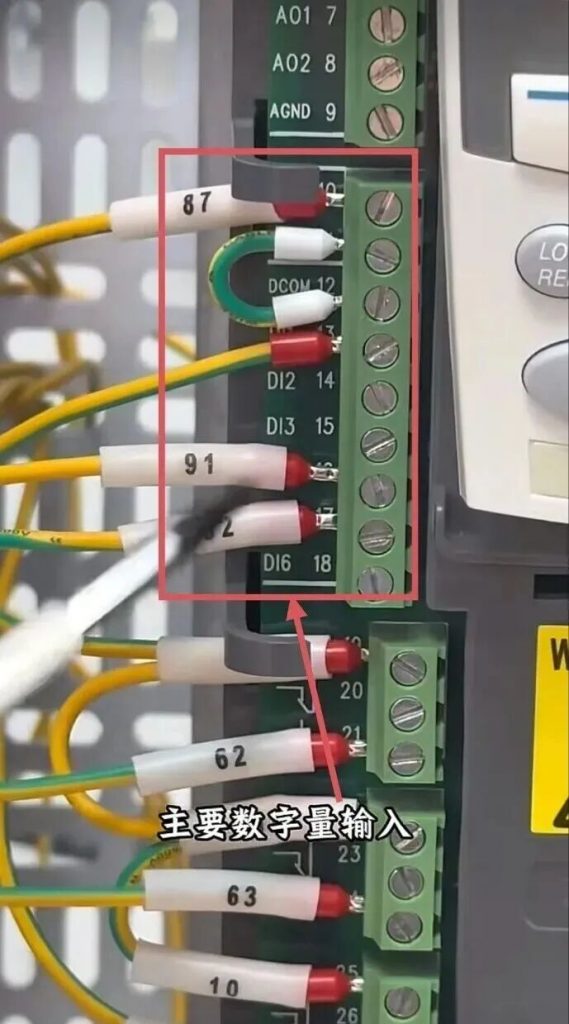

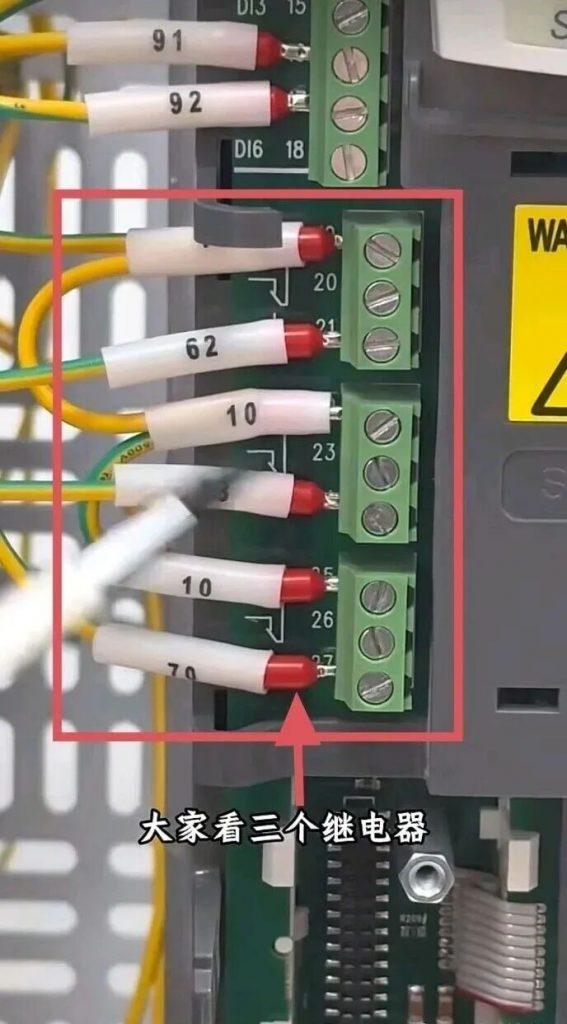

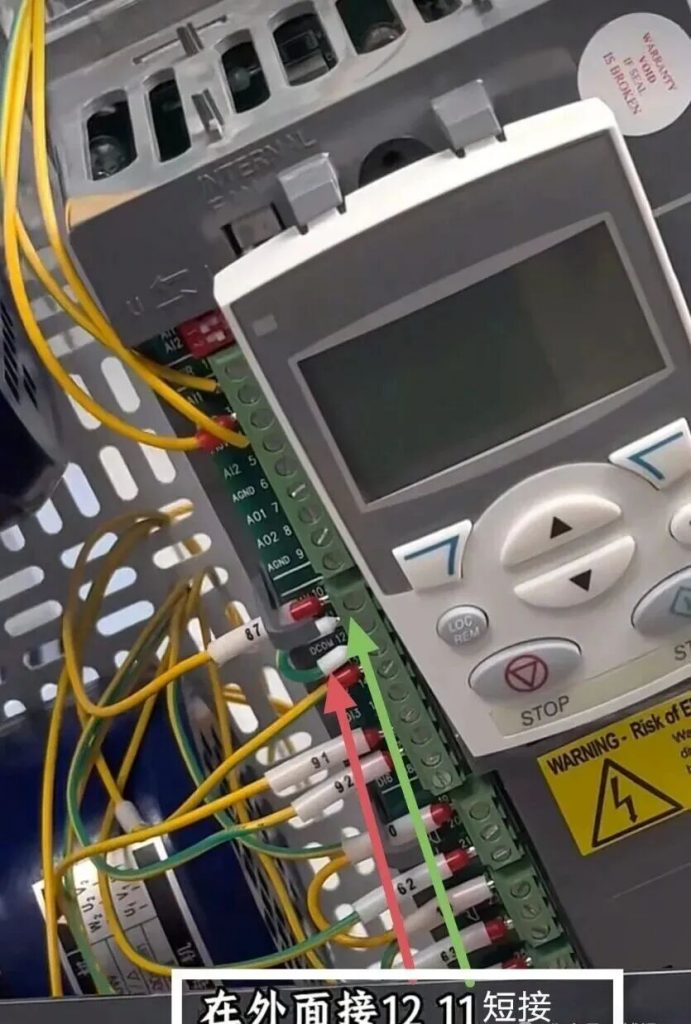

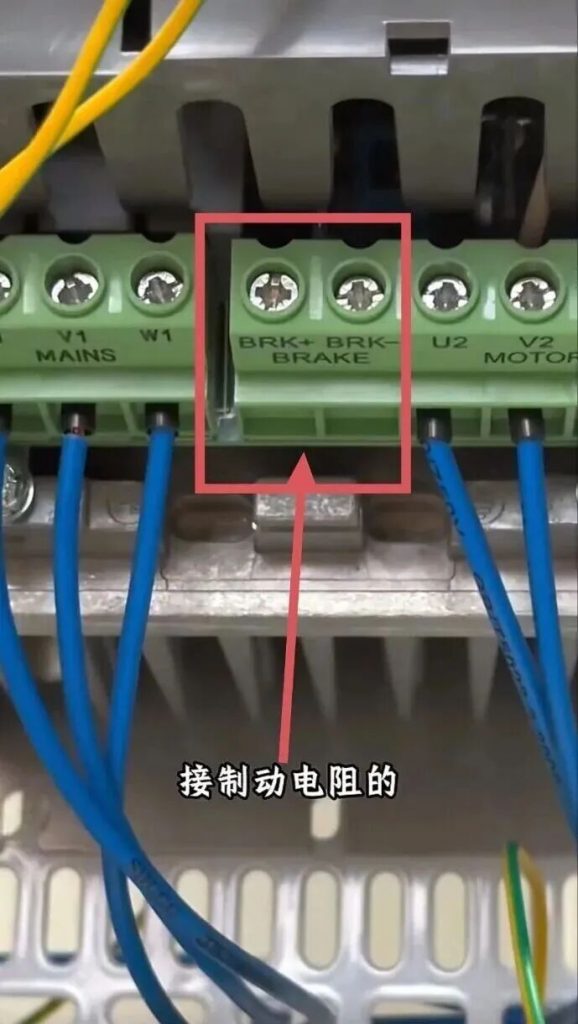

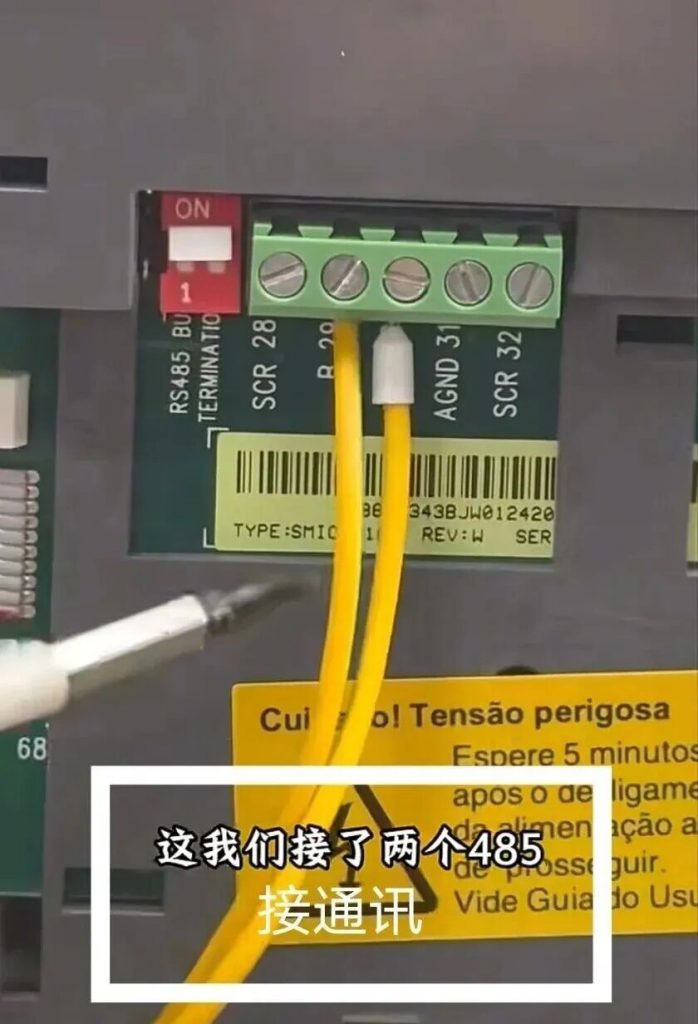

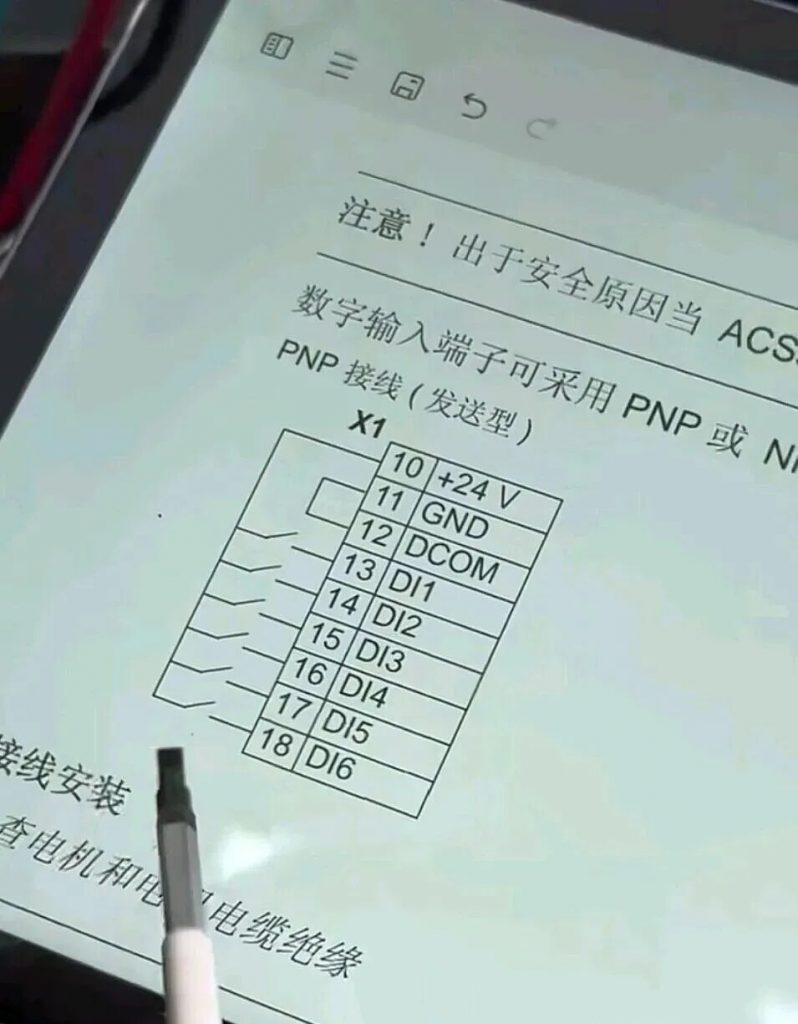

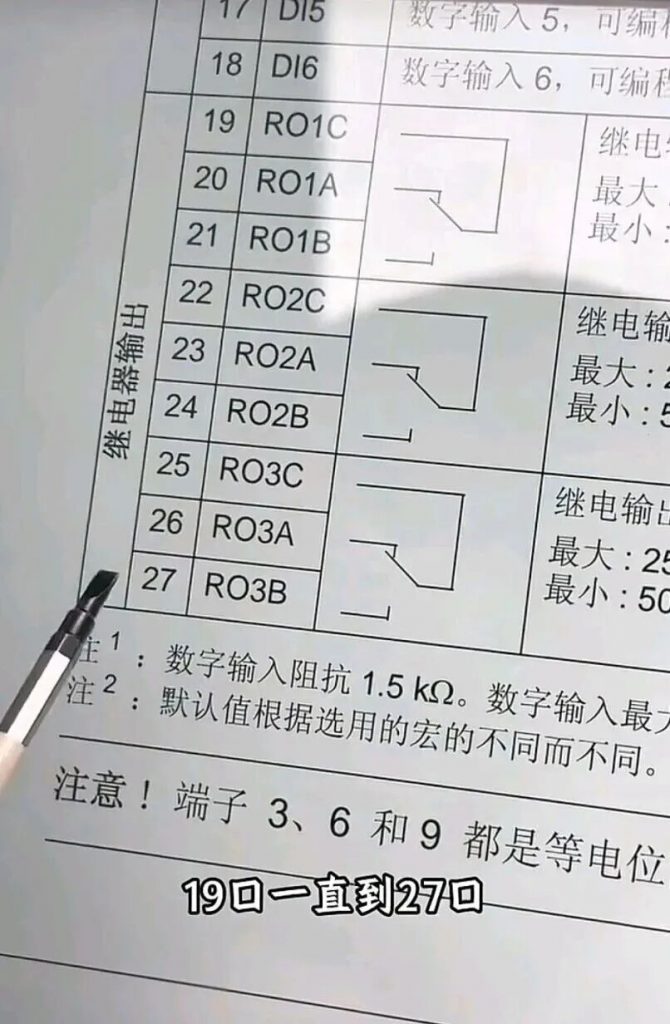

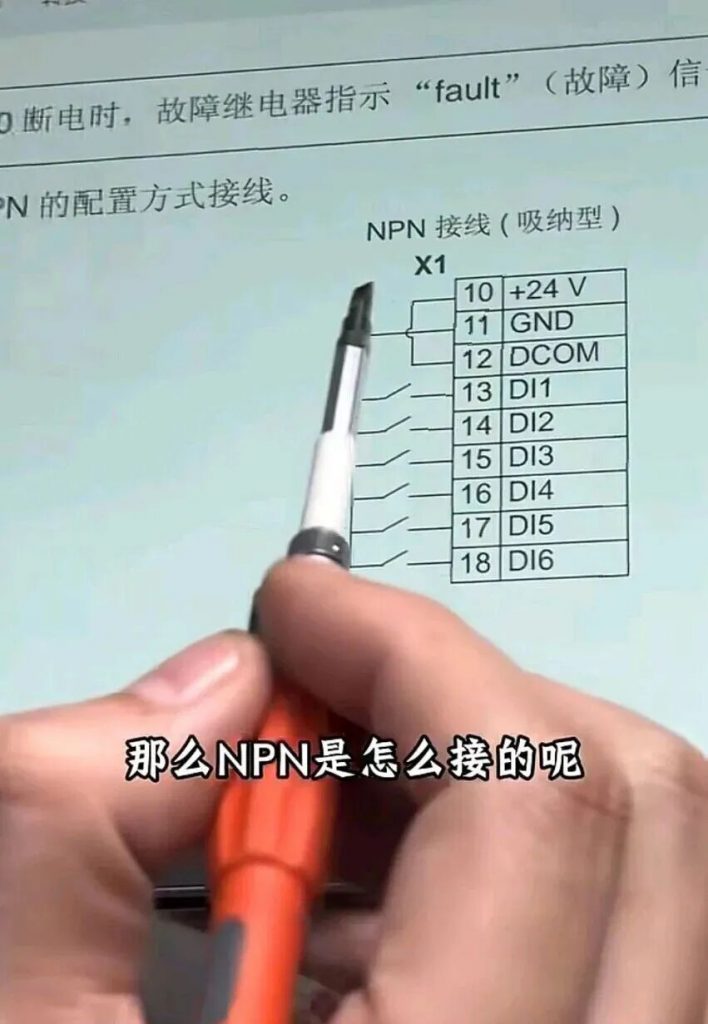

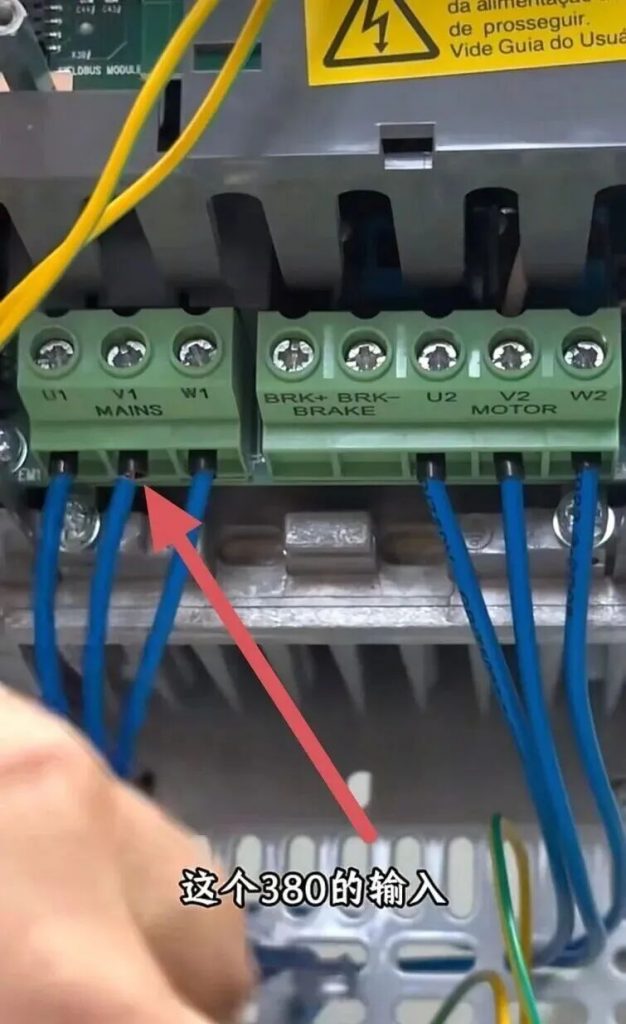

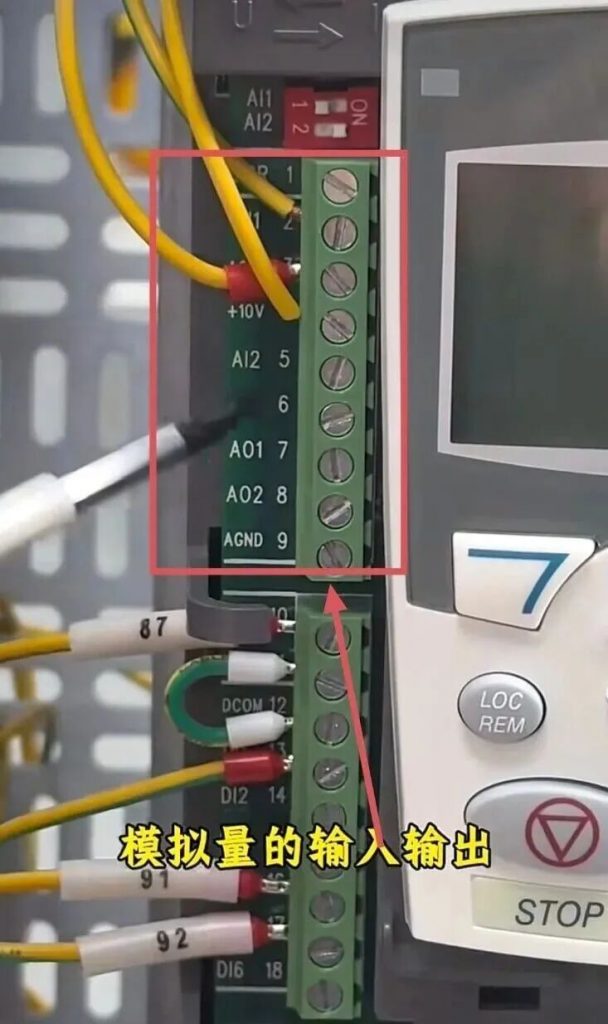

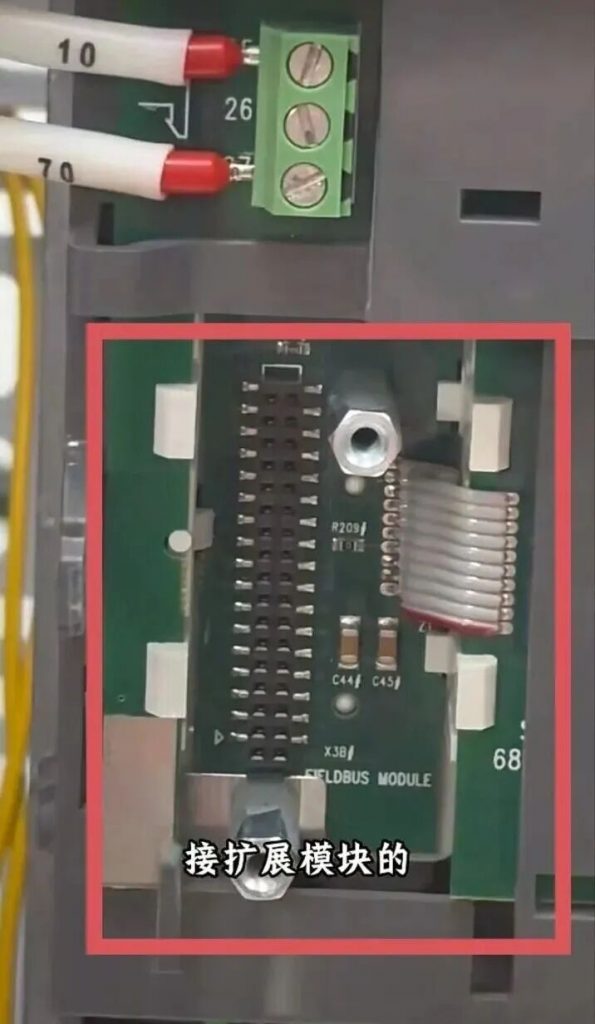

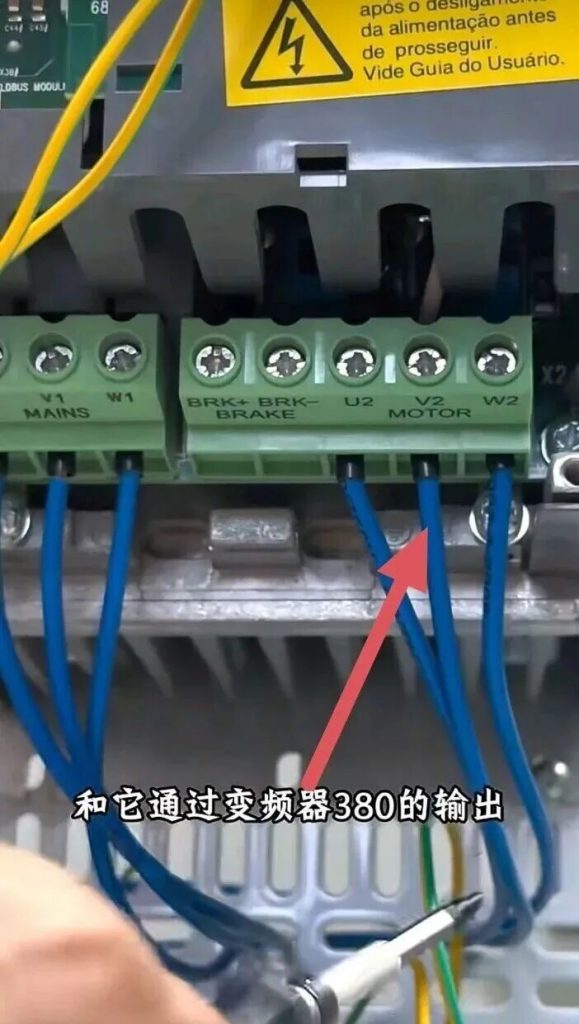

ABB ACS510變頻器無顯示故障維修，通過上海津信標準化的檢測流程，發現變頻器的功率卡和整流模塊故障，經過清理和維修，順利通過負載測試，故障修復。

偉肯VACON NXP水冷系列為高端工程型變頻器，主要特點是體積小、功率密度高、散熱效率高、適合惡劣工況和空間狹小又需要大功率變頻器的場景，在冶金、船舶、礦山、造紙、海工等重工業場景有廣泛應用.

由于偉肯NXP變頻器采用極致散熱與緊湊模塊化設計，同時依賴水循環散熱，因此，水循環散熱失效是其最常見的故障原因。優先排查水冷板堵塞、漏水、結垢、密封老化、循環泵故障，鎖定散熱隱患后再檢修主電路。

地處東南亞的印尼，常年高溫高濕，沿海地區的鹽霧侵蝕的特殊工況，再加上工業園區高強度的生產節奏，對工業自動化設備的穩定性提出了極高要求。

近日，上海津信接到印尼某工業園區客戶的緊急求助，其生產線上的變頻器突發故障，導致整條生產線受到影響。作為丹佛斯變頻器中國核心代理及授權專業技術服務中心，上海津信始終以客戶需求為核心，第一時間啟動海外應急搶修機制，遠赴印尼為客戶解決故障難題，踐行“值得信賴的變頻器專家”的承諾。

作為深耕變頻器領域二十余年的高新技術企業，上海津信擁有國內最具規模的專業變頻器維修服務中心，儲備了大量各類品牌、各型號的變頻器配件，更有一支經驗豐富、精通多品牌變頻器維修調試技術的工程師團隊，常年處理各類復雜工況下的故障案例，這為此次印尼搶修工作的高效推進，奠定了堅實基礎。

經過多小時的連續奮戰，搶修工作順利完成。變頻器運行平穩，各項數據正常，停滯的生產線終于重新恢復運轉。此次印尼項目變頻器故障搶修，上海津信用“快速響應、精準預判、專業維修、貼心服務”，為全球客戶的項目順利推進保駕護航。

未來，上海津信將繼續深耕工業自動化領域，精益求精，不斷提升技術實力和服務水平，以更專業的能力、更高效的響應、更貼心的服務，回饋每一位客戶的信任，與客戶攜手，共赴海外發展新征程，在“一帶一路”的合作浪潮中，書寫中國智造與中國服務的新篇章。

根據上海津信長期以來服務不同客戶的經驗，變頻器炸機主要原因可以分為外部工況、部件老化、操作不當三大類。

一、外部工況異常

這是最常見的導致變頻器炸機的直接因素，變頻器一般在長時間內都會保持正常運行，突發炸機往往都和外部工況變化有關。當然這個因素也往往要和部件老化結合起來分析，比如外部電網的影響，在機器比較新的情況下，模塊能夠耐受比較高的電壓電流波動，但是隨著模塊逐漸老化，其炸機風險就會隨之提高。

1、電網電壓劇烈波動

極端天氣、變壓器投切、大功率設備啟停都可能會產生瞬時過壓，導致直接擊穿整流橋或 IGBT 模塊。尤其是多雷雨地區或電網不穩定的企業更容易發生。

2、負載側故障

• 電機短路 ：電機繞組絕緣老化、受潮，或接線端子松動打火，會造成變頻器輸出側短路，導致?lián)舸?IGBT 模塊。
• 電機過載：當負載發生變化或者故障時，可能導致電機堵轉或過載，變頻器輸出電流飆升。若過載保護未及時動作，功率模塊也可能會因過熱燒毀。

3、惡劣環境

當變頻器長期在高溫（超過 50℃）、高濕（濕度＞85%）、多粉塵、腐蝕性氣體環境運行時，根據上海津信的經驗，變頻器炸機故障率會明顯提高：

• 散熱風扇堵塞，粉塵影響散熱，導致模塊溫度過高觸發故障；
• 電路板、模塊發生受潮、積塵、腐蝕等現象，引發故障
• 金屬粉塵進入變頻器內部，造成主回路導電短路。
• 變頻器振動很大，導致銅排、螺絲等松動、脫落

二、元器件老化

最常見的導致變頻器炸機的元器件是IGBT模塊，整容模塊和電解電容的老化。

1、模塊老化

變頻器IGBT 模塊、整流模塊是變頻器的核心元器件，一般使用壽命 10-12 年，在環境惡劣的情況下壽命還會縮短，一旦超期服役，元器件內部芯片疲勞、焊層脫落，都可能導致變頻器突發故障。

2、電容老化

直流母線電容是負責穩壓濾波的核心元器件，一般使用壽命為8-10年，超過該期限，會導致電容耐壓不足，一旦電容容值降到85%以下，將導致母線電壓波動劇烈，引發 IGBT 模塊頻繁過壓沖擊，最終擊穿。

三、操作不當

1、參數設置錯誤

• 未根據電機銘牌設置額定電壓、電流、頻率，導致變頻器長時間超頻、過載運行；
• 加速 / 減速時間設置過短，導致電機啟停時產生大電流沖擊。

2、接線錯誤

• 誤將電網輸入端接入變頻器輸出端子（U/V/W），上電瞬間直接燒毀 IGBT 模塊；
• 誤將電網輸入端接入BR或者PE端。
• 變頻器長期閑置后直接上電，未進行預啟動充電，電容失效導致炸機
• 長期不清理散熱風道、濾網，功率模塊散熱不良；
• 未定期檢查接線端子緊固性，端子松動引發接觸電阻過大、打火發熱；

四、應對措施：

1、定期維護和保養：根據運行環境、行業應用和使用年限，對變頻器進行定期科學維護和保養、一方面可以延長變頻器的使用壽命，另一方面盡早發現和排除變頻器隱患，保證變頻器可靠、穩定運行。

2、預防性更換：變頻器的電解電容，PCB板卡、模塊、風機、線纜都有壽命限制，應該根據不同部件的設計壽命，進行預防性更換，以防止變頻器炸機風險。

3、在電網電壓和負載劇烈波動的場合，根據現場環境，選擇加裝穩壓器、電抗器和制動電阻等選件，以保證設備正常運行。

4、閑置變頻器超過半年不使用，再次使用前，需要進行安全啟動預充電后，方可使用。

h

丹佛斯變頻器A13報警代表的是過電流故障。
產生原因是因?yàn)樽冾l器檢測到實際的一個輸出電流， 超出了峰值檢測電流，在持續一段時間之后， 就會出現變頻器跳閘報警 ，并在這個時候切斷變頻器的輸出。也有可能是由于變頻器在沖擊負載時加速時間過快導致。

丹佛斯變頻器A13報警具體的應對方式詳見視頻。

西門子變頻器MM430（功率110KW）炸機故障維修視頻

PC923是8腳封裝的光耦芯片，一般用于上三橋IGBT的驅動。PC929則為16腳封裝，用于驅動下三橋IGBT，因?yàn)镻C929帶有IGBT保護電路和OC信號輸出電路，下三橋IGBT發射極Vce共用直流母線的負極，更方便于檢測IGBT導通管壓降，從而實現過流保護和輸出報警信號的任務。

一、運行原理

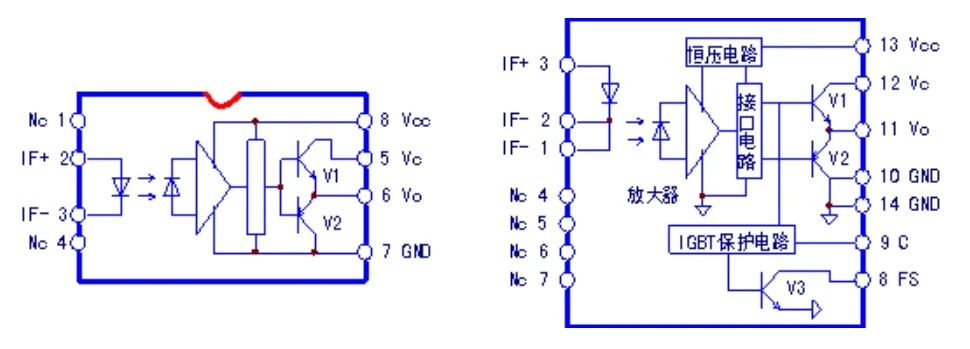

PC923的相關參數：輸入IF電流5∽20mA，電源電壓15∽35V，輸出峰值電流±0.4A，隔離電壓5000V，開通/關斷時間0.5μs。可直接驅動50A/1200V以下的IGBT模塊。PC923的電路結構同TLP250等相近，但輸出引腳不一樣。5、8腳之間可接入限流電阻，限制輸出電流以保護內部V1、V2三極管。常規應用，是將5、8腳短接，接入供電電源的正極。如果將輸出側引線改動一下，也可以與TLP520、3120等互為代換。

PC929的相關參數與PC923相接近，在電路結構上要復雜的多。1、2腳為內部發光二極管陰極，3腳為發光管陽極，1、3腳構成了信號輸入端。4、5、6、7腳為空端子。輸入信號經內部光電耦合器、放大器隔離處理后經接口電路輸入到推挽式輸出電路。10、14腳為輸出側供電負極，13腳為輸出側供電正端，12腳為輸出級供電端，一般應用中將13、12腳短接。11腳為驅動信號輸出端，經柵極電阻接IGBT或后置功率放大電路。PC929的9腳為IGBT管壓降信號檢測腳，9、10腳經外電路并聯于IGBT的C、E極上。IGBT在額定電流下的正常管壓降僅為3V左右。異常管壓降的產生表明了IGBT運行在過流狀態下。PC929的8腳為IGBT管子的OC（過載、過流、短路）信號輸出腳，由外接光耦合器將故障信號返回給CPU。

PC929內部IGBT保護電路的動作過程：在正常狀態下， 2、3腳輸入脈沖信號電流，11腳相繼產生+16V和-10V的輸出驅動電壓信號。此時PC929的8（FS）腳一直為高電平狀態；當所驅動的IGBT管子流過異常電流時，IGBT的導通管壓降迅速上升，使9腳電壓達到故障報警閥值（7V），PC929內部的IGBT保護電路工作，11腳輸出的正向激勵電壓降低，使IGBT的導通電流下降，同時控制8腳內部的三極管Q3導通，輸出一個低電平的OC故障信號，經外接光耦送入CPU，CPU據過流情況實施保護停機。

在單獨維修電源/驅動板的上電檢測中，因PC929的9、10腳與IGBT模塊脫離，一接受運行信號，8腳即報出OC故障信號，11腳輸出脈沖電壓也被內部IGBT保護電路所嵌制，致使無法測出PC929的工作狀態。需采取相應措施，解除PC929的管壓降檢測功能，強制電路正常工作，達到方便檢測的目的。解除PC929的管壓降檢測功能的具體做法是：將PC929的9腳和10腳短接。這樣即使啟動變頻器來測試輸出波形，也不會報OC故障了。

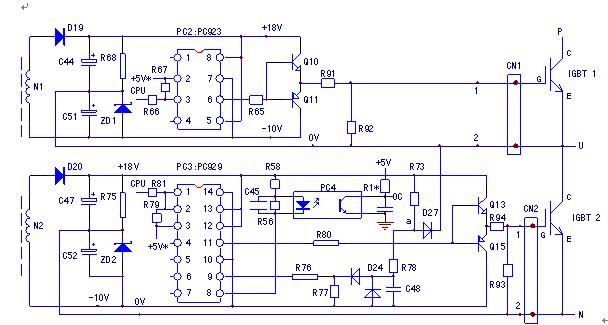

二、由PC923、929構成的驅動電路

PC923光耦，由CPU主板來的脈沖信號經R66加到3腳，在輸入信號低電平期間，PC923形成由+5V，2、3腳內部發光二極管、信號源電路到地的輸入電流通路，PC923內部輸出電路的V1三極管導通，6腳輸出高電平信號（18V峰值），經R65為驅動后置放大電路的Q10提供正向偏流，Q10的導通將正供電電壓經柵極電阻R91引入到IGBT的G極，IGBT開通；在輸入信號的高電平期間，PC923的3腳也為+5V高電平，因而無輸入電流通路，PC923內部輸出電路的V2三極管導通，6腳轉為負壓輸出（10V峰值），也經R65為驅動后置放大電路的Q11提供了正向偏流，Q11的導通將供電的負10V電壓——IGBT的截止電壓經柵極電阻R91引入到IGBT的G極，IGBT關斷。在待機狀態，PC923的3腳輸入信號一直維持在+5V高電平狀態，則驅動電路一直輸出-10V的截止電壓，加到CN1觸發端子上，IGBT一直維持于可靠的截止?fàn)顟B(tài)上。

PC929驅動IC是兼有對驅動脈沖隔離放大和模塊故障檢測雙重“身份”的。由CPU主板來的脈沖信號從1/2、3腳輸入到PC929內部的光電耦合器，從11腳輸出后，經Q13、Q15兩級互補式電壓跟隨器的功率放大后，引入IGBT2的G極。此為驅動脈沖的信號傳輸電路路；?PC929的9腳為模塊故障檢測信號輸入腳。正常工作狀態下，PC929的11腳輸出正的激勵脈沖電壓，使Q13導通，Q15截止。Q13的導通，將正偏壓加到IGBT2的G極上，IGBT2進入飽合開通狀態。忽略IGBT導通管壓降的話，IGBT2的導通即將U輸出端與負直流供電端N短接起來，提供輸出交流電壓的負半波通路，在導通期間，只要變頻器是在額定電流以內運行，IGBT2的正常管壓降應在3V以下。

管壓降檢測電路中的D24二極管和C48組成消噪電路，以避免負噪聲干擾引起誤碼保護動作。

R91將驅動脈沖引入到IGBT管子的G極，表面看來，這是一只限流電阻，限制流入IGBT管子的驅動（充電）電流，因管子的開通速度越快越好，開通時間越短越好，電阻的阻值就不能太大，以避免與IGBT管子的輸入結電容形成一個較大時間常數的延時電路，這是不希望出現的。但過激勵也會導致IGBT的損壞。此電阻多為Ω級功率電阻，隨變頻器功率的增加其阻值而減小。此電阻還有一個“真名”，叫柵極補償電阻，因?yàn)镮GBT管子的觸發引線有一定長度，觸發脈沖又是數千赫茲的高頻信號，所以有一定的引線電感存在，而引線電感會引起觸發脈沖的畸變，產生?“電壓過沖”現象，嚴重時會造成IGBT管子的誤開通而造成損壞。接入R82可對引線電感有所補償，盡量使引線呈現電阻特性而不是電感特性，有效緩解引線電感造成的電壓過沖現象。

R92并接于IGBT管子的G、E極間，第一個好處就是，將IGBT管子輸入端的高阻狀態變?yōu)榈妥锠顟B(tài)。我們新購得的IGBT逆變模塊，出廠前是用短路線將G、E極短接的，這樣萬一有異常電壓（如靜電）加到G、E極時，短路線將很快將此一異常電壓吸收，而避免了IGBT管子因輸入端子遭受沖擊而損壞。電路中并聯R92也有同樣的用處，在一定程度上將輸入的“差分電壓”變?yōu)榱恕肮材ｋ妷骸保饬水惓］斎腚妷旱臎_擊作用；R92對瞬態干擾有一定的作用，又可稱之為“消噪電阻”；R92并接于IGBT管子的G、E極間，與IGBT的G、E結電容相并聯，此電阻又被稱為“旁路電阻”，將瞬態干擾造成的對G、E結電容的充電電流“旁路掉”，以避免其誤開通。R92又形成了IGBT管子輸入結電容的電荷泄放通路，能提高電荷的泄放速度，對于只采用單電壓供電（無負供電電壓）的驅動電路，此電阻的作用尤其重要。

三、PC923、929構成的驅動電路的檢測方法

1、靜態檢測：

電路處于靜止?fàn)顟B(tài)時，相對于+5V供電的地端，PC923的2、3腳電壓都為5V，直接測量2、3腳之間電壓差為0V；以驅動電源的OV為O電位參考點，CN1觸發引線端子的1線應為-10V。PC923、PC929的脈沖輸出腳和后置放大器的中點電壓都為-10V。??檢測CN1端子的1線為OV，故障原因?yàn)椋?/p>

• 驅動電源穩壓二極管擊穿短路；
• 柵極電阻R91開路。?

檢測CN1端子的1線為+18V左右，故障原因?yàn)椋?/p>

• PC923的后置放大電路中的Q10短路；
• PC923內部輸出電路中的V1短路；
• 檢查PC923的2、3腳如有電壓輸入，如1、2V，故障原因?yàn)榍凹?jí)信號電路故障，使PC923形成了輸入電流的通路。

2、動態檢測：

電路靜態時測得CN1端子1線上有正常的-10V截止電壓，及測量各靜態工作點基本正常（其實各檢測點都表現為供電電壓），要進一步檢查動態——對脈沖信號的傳輸能力，驗證電路確無故障或使隱蔽故障暴露出來。

但要注意的是，因?yàn)樵跈z修中電源/驅動板與主電路已經脫開，CN1、CN2觸發端子是空置的，并未接入IGBT，而且在未查明驅動電路是否工作正常之前，也是絕不允許在IGBT接入530V直流供電的情況下，連接驅動電路并檢查驅動電路的故障的。因?yàn)镮GBT的脫開，驅動電路輸出的脈沖無論正常與否，只要按一下操作面板的起動（FWD）或運行（RUN）按鍵，操作顯示面板即跳出OC故障。原因在于驅動芯片PC929在脈沖信號傳輸期間，PC929的9腳內部電路與外部元件構成的IGBT管壓降檢測電路，因IGBT的未接入（相當于開路），而檢測到極大的管壓降信號，而向CPU報出OC信號，CPU采取了停機保護措施。必須采取相應手段，屏蔽掉驅動電路對IGBT管壓降檢測功能，令CPU正常發送六路脈沖，以利驅動電路的進一步檢修。

丹佛斯FC202 250KW變頻器逆變模塊炸機故障的維修視頻

丹佛斯變頻器報AL14代表的是接地故障。

變頻器接地故障的表現是，在變頻器中的三相輸出的檢測電流中心點和不為零，或者三相輸出電流檢測差異較大的情況下，丹佛斯變頻器就會出現A14報警接地故障。

對于我們的用戶在現場排查該問題，上海津信總結了以下幾點。

第一點，將變頻器電，查看一下變頻器到電機之間的連接電纜，是否有存在破皮的情況。如果存在破皮的情況，就會導致有漏電流，變頻器會產生誤報警。

第二點，查看我們的接地線是否存在有生銹或者接觸不良的情況。

第三點，還要關注現場是否真正的存在有接地樁，不是只是將地線連在地線上面就行了。按照標準要求，現場的接地樁要求是打入3米深以上。

第四點，是用戶現場準備一塊兆歐表。將電機線從變頻器的UVW三相拆出，搖一下電機的對地絕緣度。一般情況下，要求電機的對地絕緣度是大于等于500兆瓦。

當對以上外圍情況都進行了檢測的情況下，顯示都是正常，但是還是顯示AL14報警，那這個時候呢，可以聯系上海津信進行進一步的檢測，可能是變頻器的硬件存在故障。
